喵财神抽奖机-全随机-抽奖面板随意更换v1.1

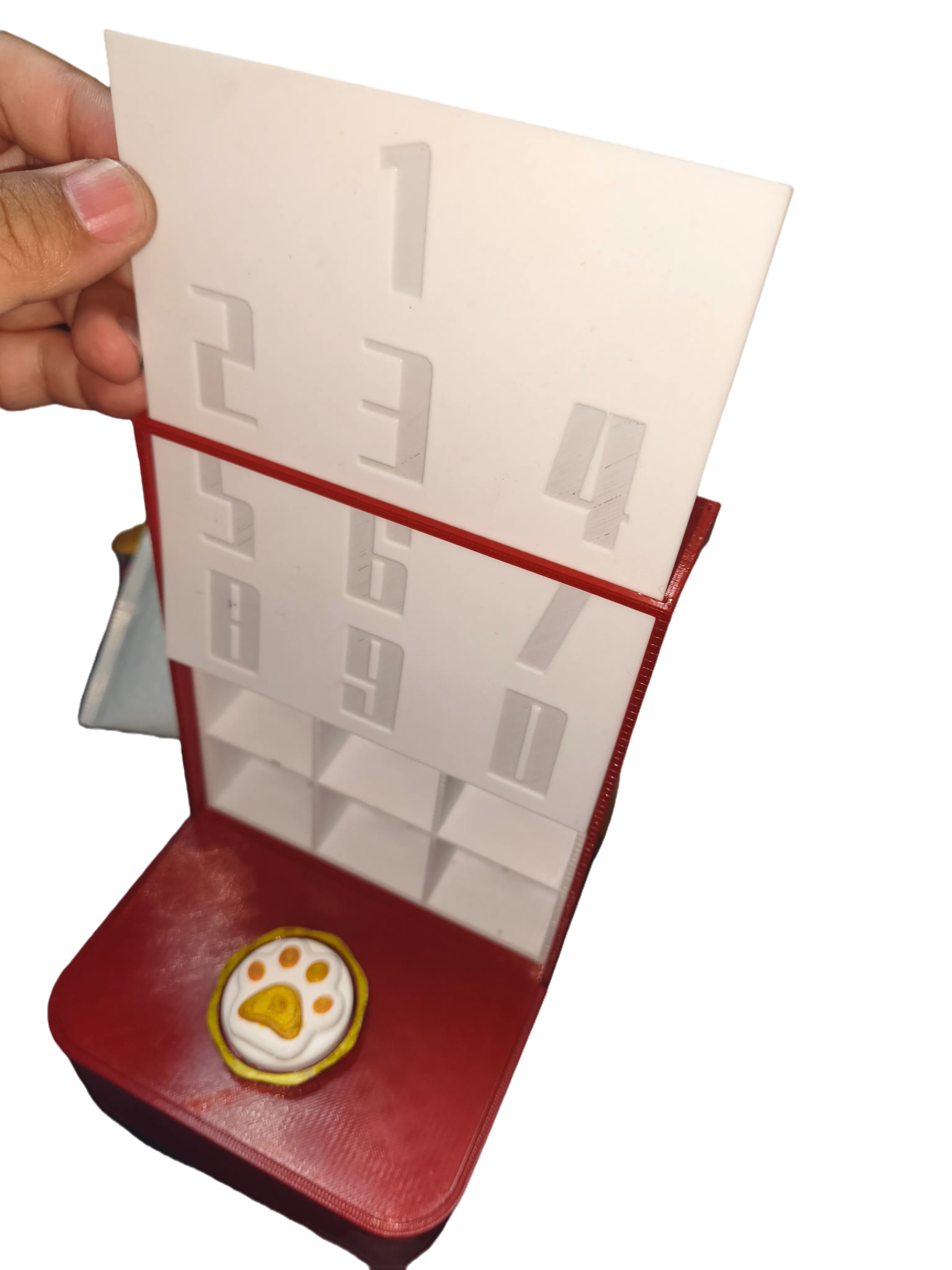

 25以内的极低成本就可以实现一个桌面抽奖机 目前市面上在售的桌面抽奖机最低都要799元一套,所以我花了一点时间从无到有 捣鼓出来一个最低的最低成本的桌面抽奖机, 抽奖的面板是随机更换的,适合各种场景

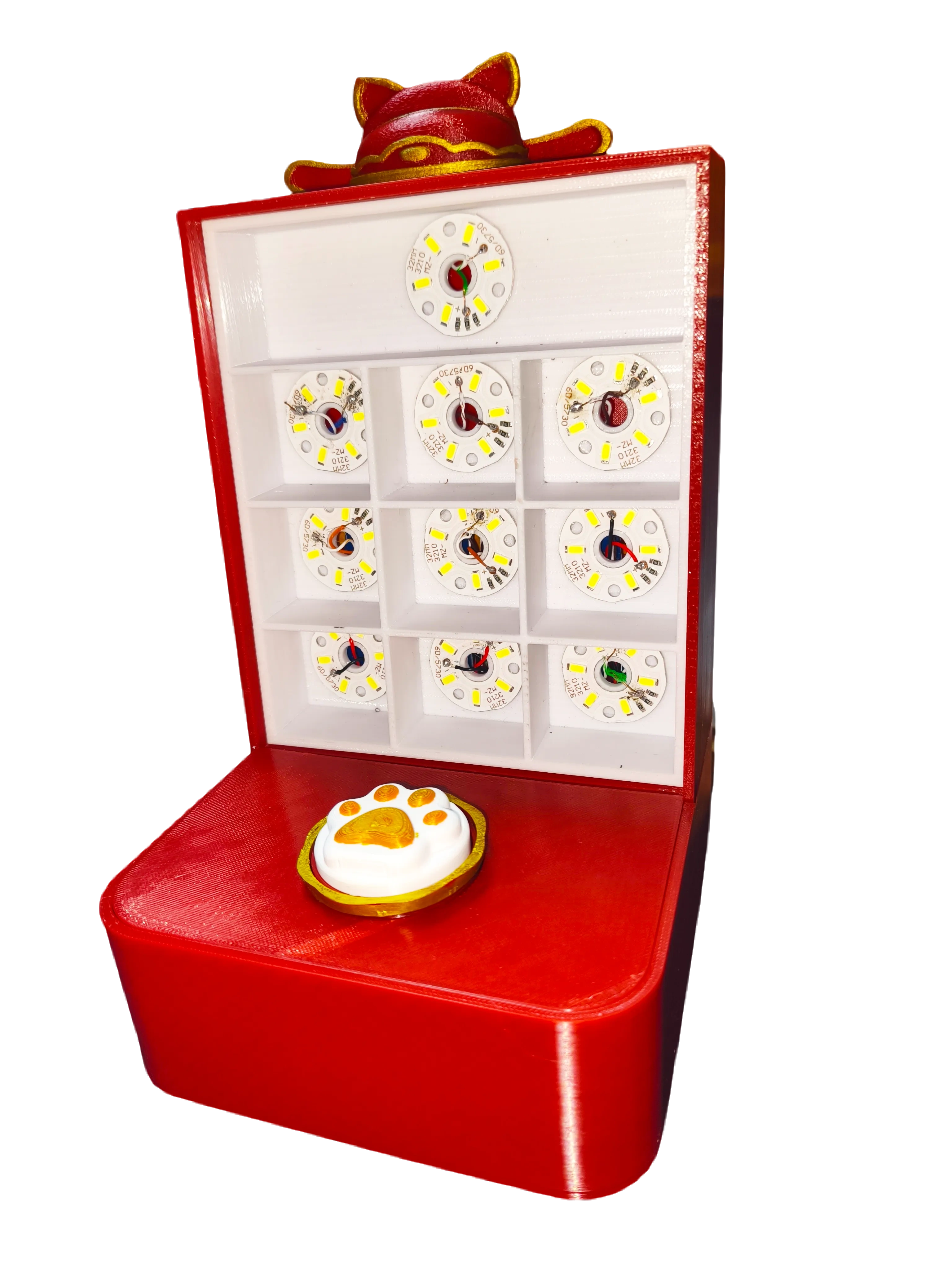

晚上拍摄的效果不太好, 实际看的没有这么亮, 效果刚刚好,毕竟才5v的led小灯板, 手机拍摄像素不太高

安装

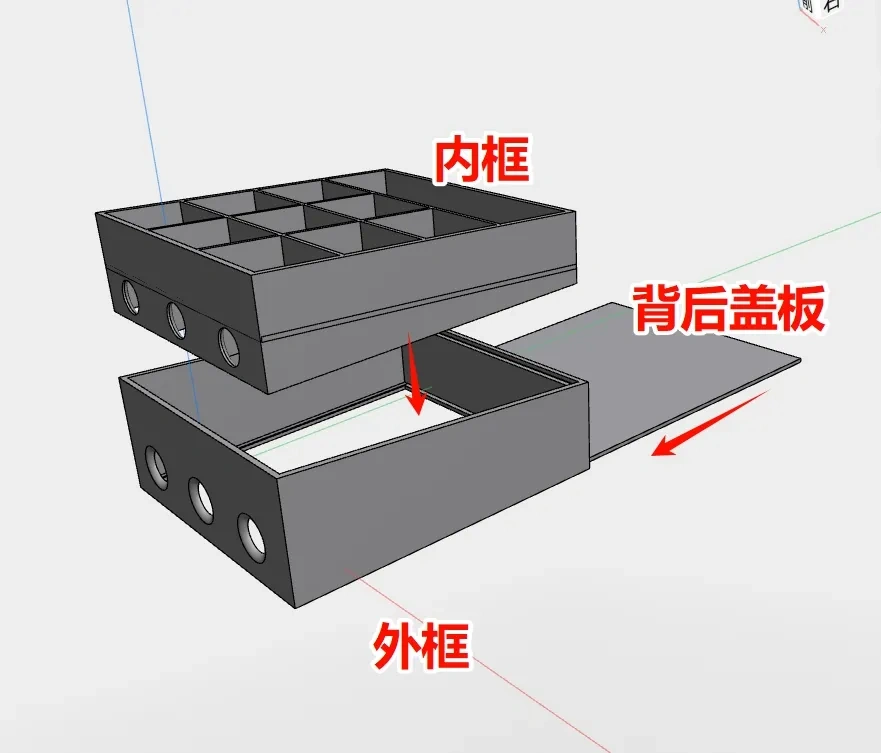

打印件安装:

跟底座安装 需要用胶水进行连接

电子件安装:

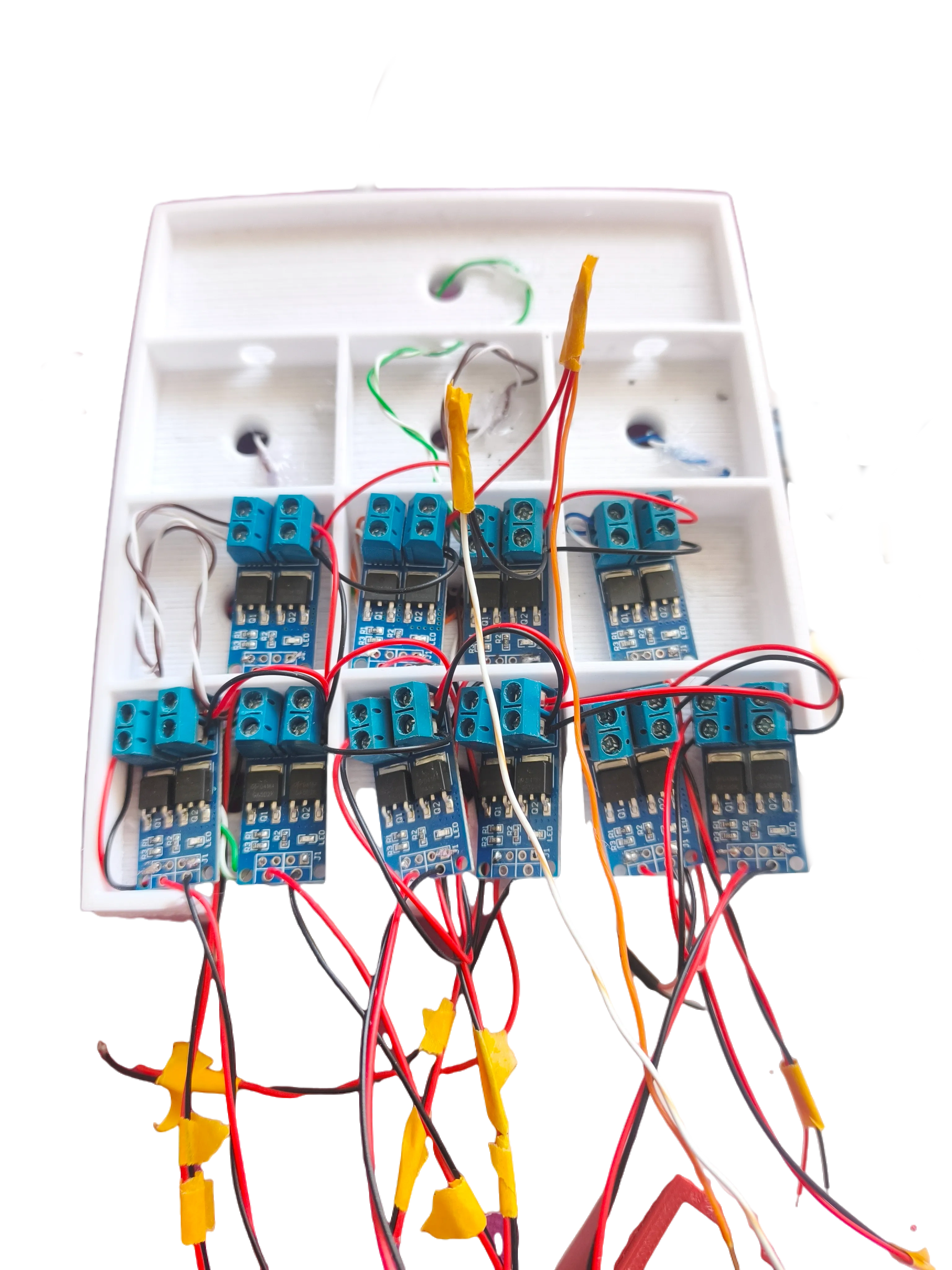

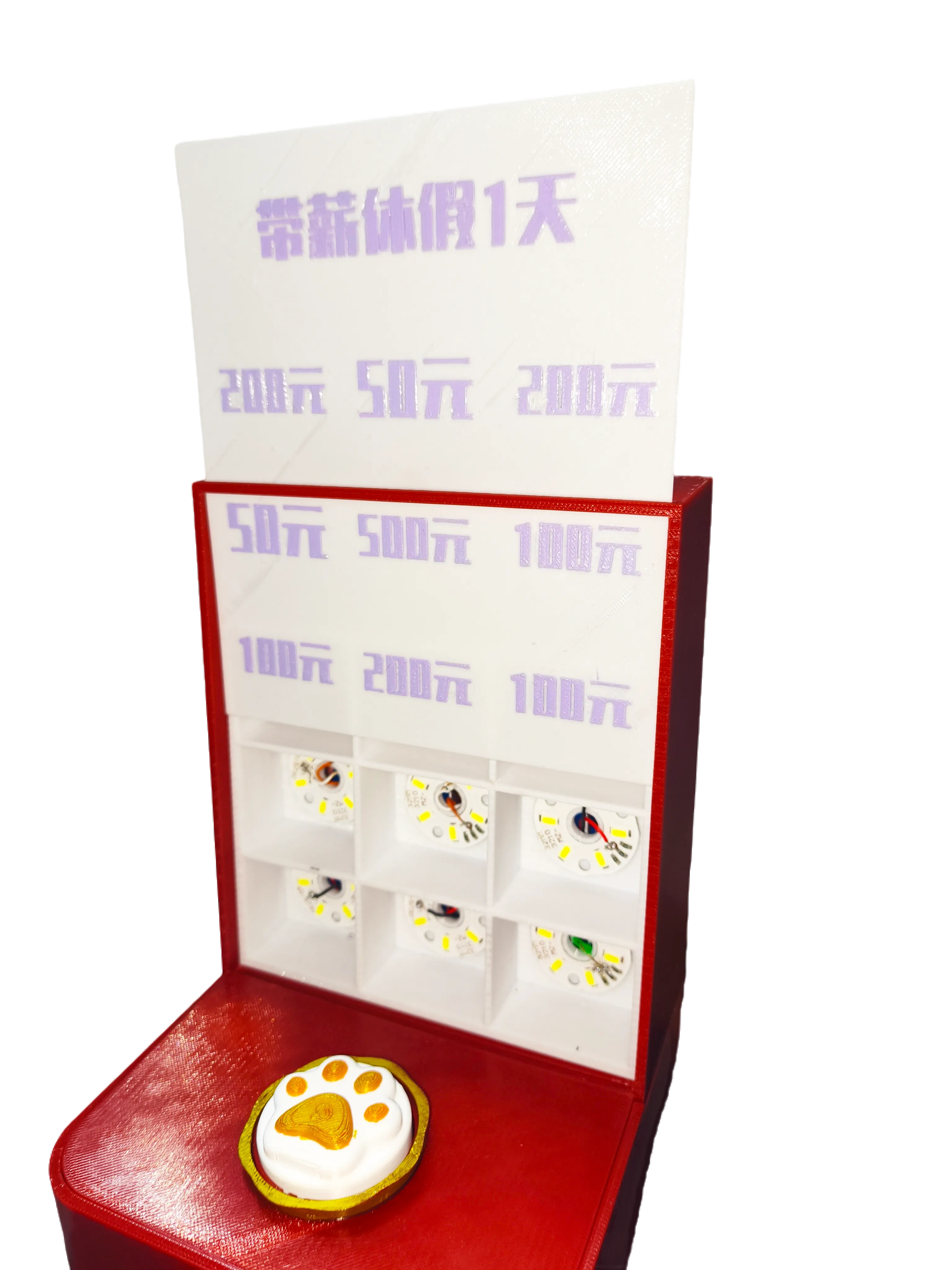

一览图

1. 先安装led及线

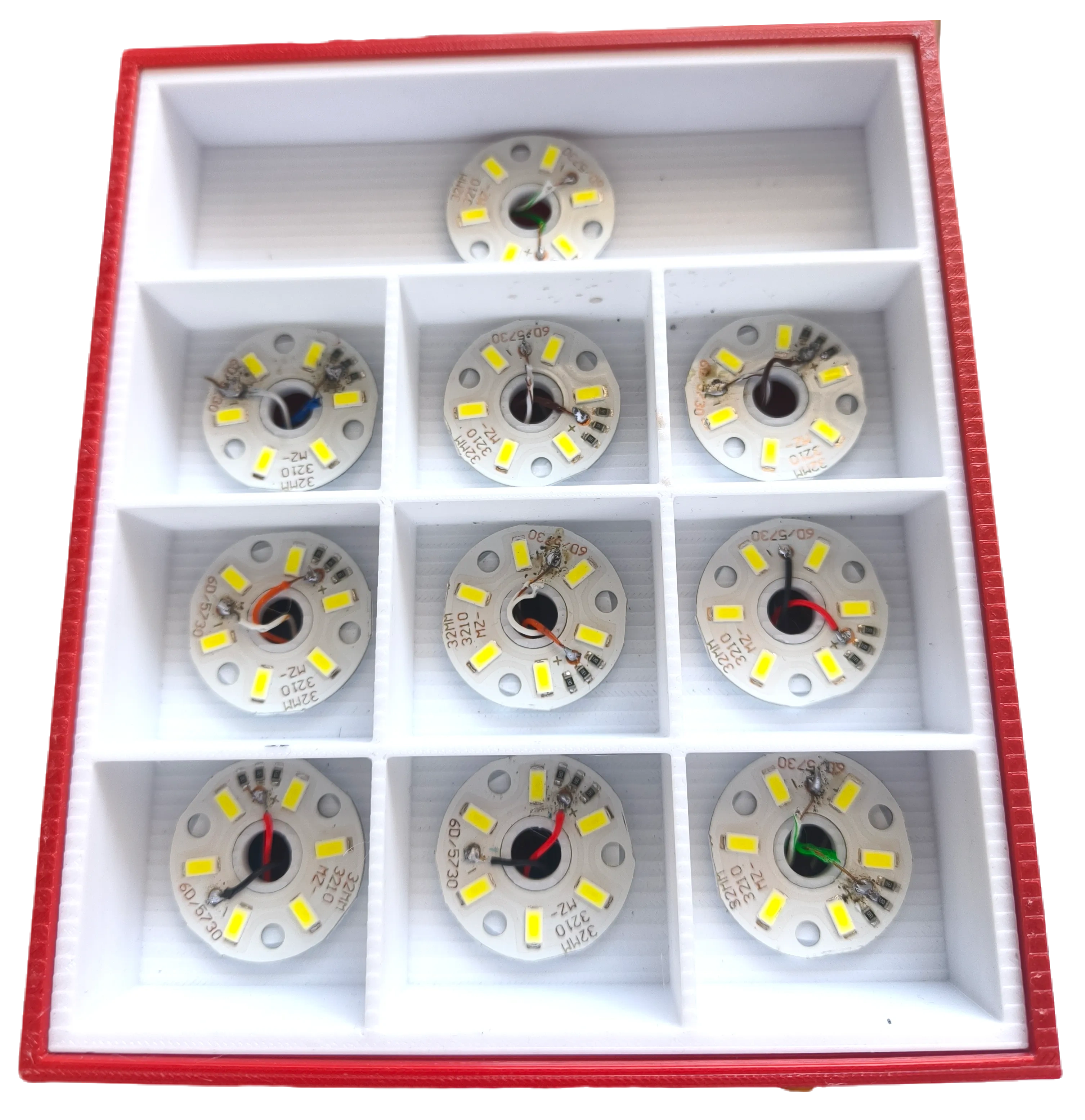

led灯板用胶水粘到内框上,用网线 电烙铁进行焊接

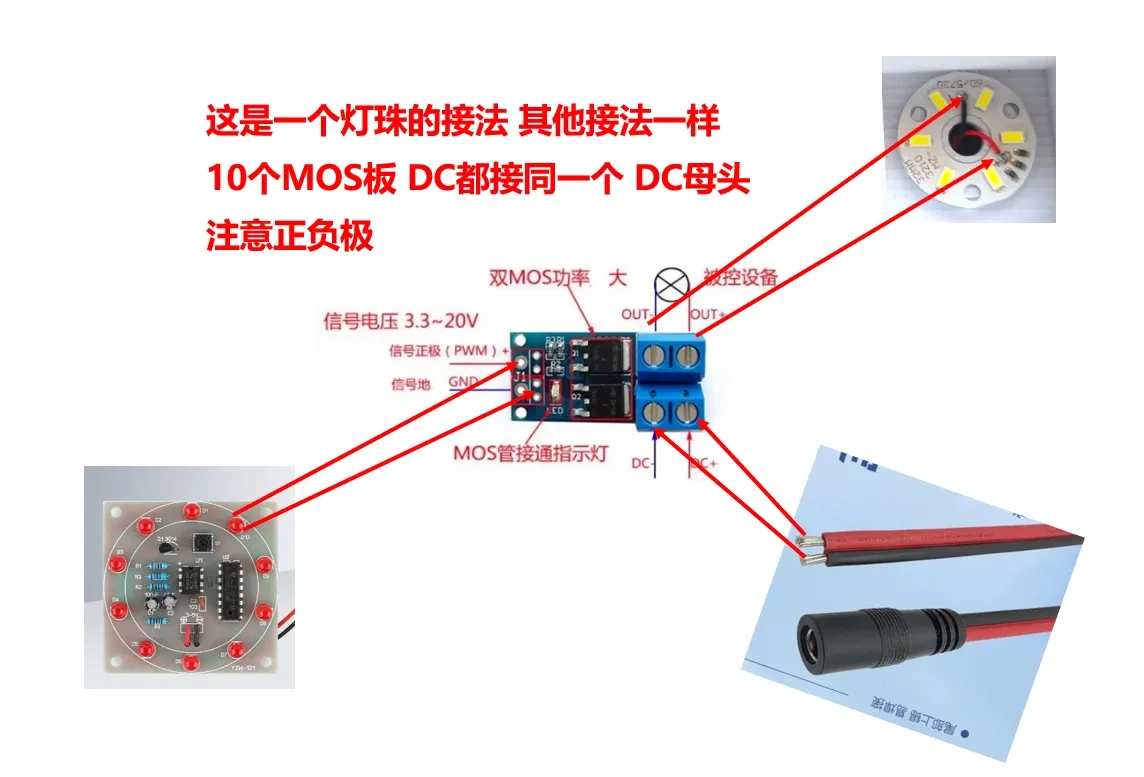

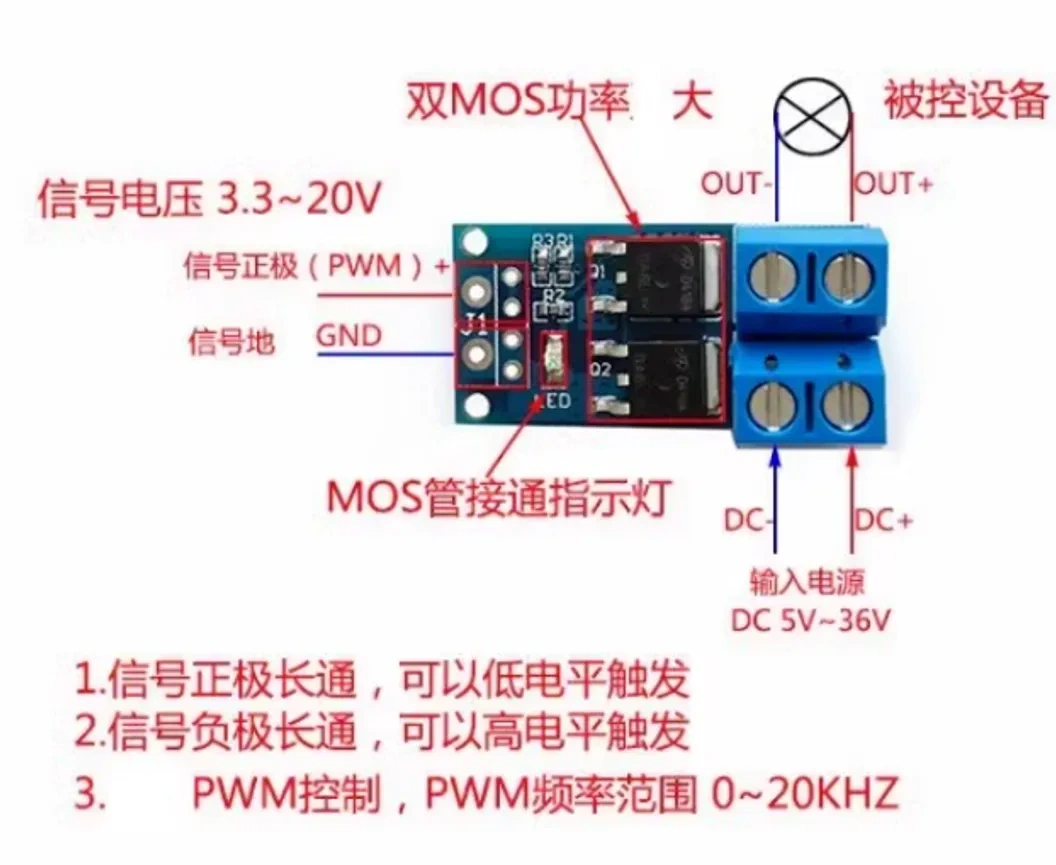

然后焊接线 连接 到 MOS功率板, led 线接 OUT+  OUT-

DC+ DC-  接 5v-2a电源

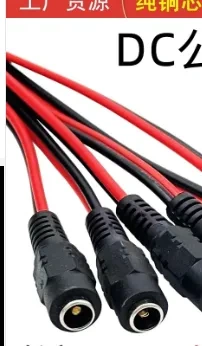

DC母头  正负 10个MOS板  DC 正负  10根共线

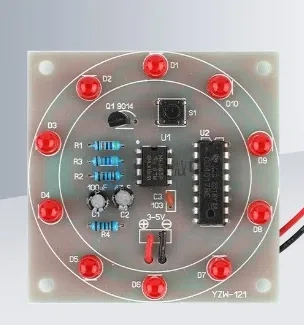

MOS板 PWM 信号正负 接 电子幸运盘的 led小灯珠的正负引脚

需要配件极低的硬件成本(成品桌面抽奖机最低都是799 ,商业化空间很大, 商业化授权 请私信我 )

1. 配件	数量	单价	总价	购买渠道
   5v低压led灯板	10	0.4	4	PDD
   大功率MOS管开关驱动模块	10	1.4	14	PDD
   电子幸运盘	1	3.83	3.83	PDD
   DC电源线接头	2对	0.5	1	PDD
   机械键盘轴	1	0.5	0.5	PDD
   合计			24.5

   需要两个输入电源 都是5v  手机充电器电源电压就可以了 5v 1a 和 5v 2a



   更新日志:

   1. 2026-02-26 v1.1 修改内框填充 改黑色内框提升遮光性能 优化底座





   如需商业授权请私信我
