该模型为我的MH001Li系列的第一个作品，意在为兼容拓竹MH001有线夜灯灯具模型提供更多可能性，的可下载fusion360工程文件为您的设计定制所需模型！

愿您的设计不再局限于床边案头，剪断束缚，去院外，去露营，去适配更多可能性——MH001Li系列充电夜灯组件

**********

三大亮点：无需焊接！超24小时续航！超高兼容性！可适用于社区内超90%使用了MH001组件的夜灯，无论您是否使用了原始设计的底座和转接环。

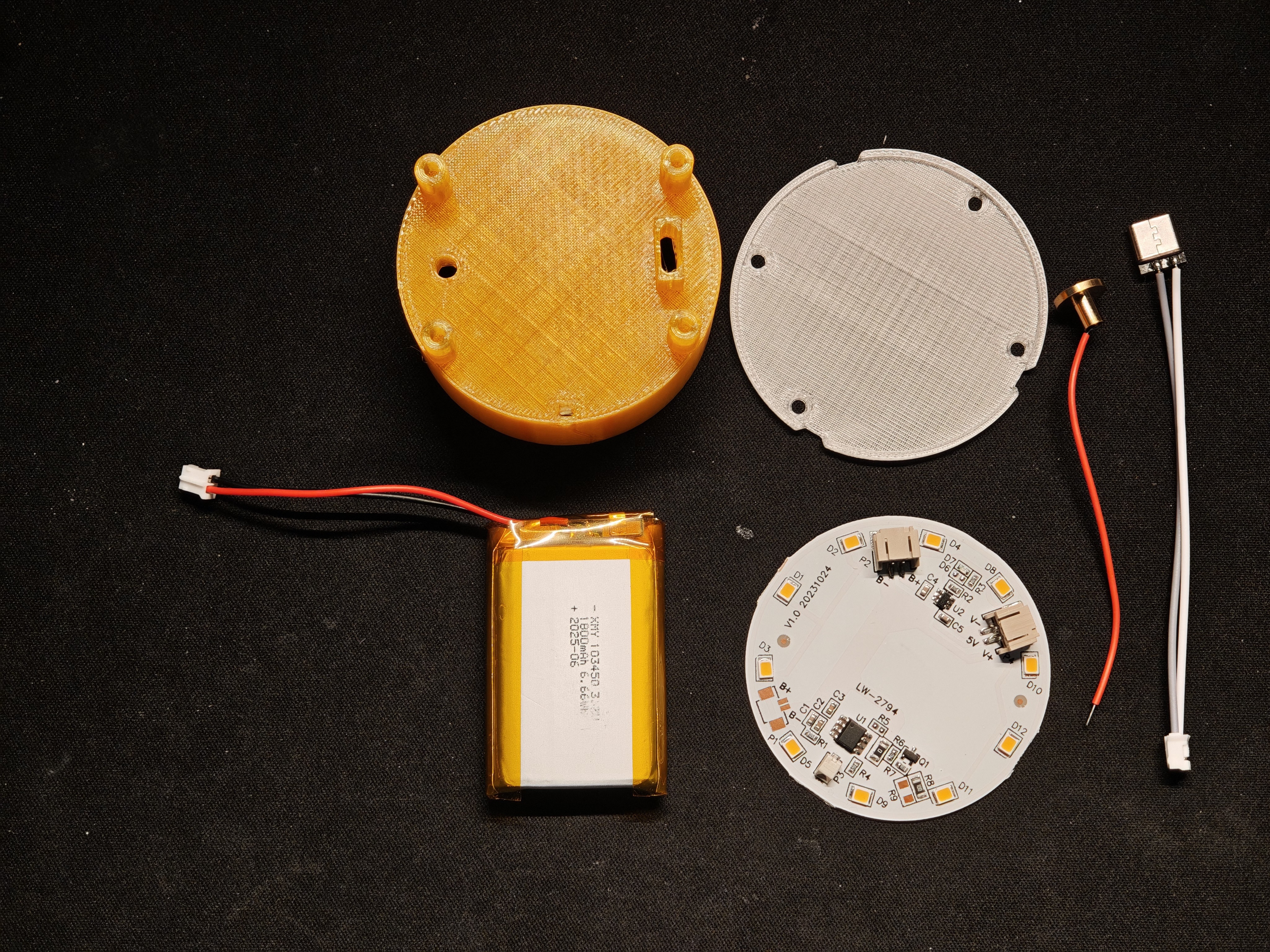

所需物料：LW2794系列led灯板，配套触摸调光开关，2pin端子usbc连接线，推荐最大规格103450的2000mah锂电池（以上物料在电商平台通常打包销售并标配400mah小容量锂电池，建议单独购买各部件和103450锂电池），M3*6*4小沉头螺丝，导热双面胶（固定电池和灯板用），502（固定usbc接口用） 所有物料的推荐购买链接详见附注部分。

所需打印件：默认打印配置可插入接口保护壳长度25mm内的usbc线，如您的接口长度更长，可采用“定制”功能在线修改并下载。

组装指南：

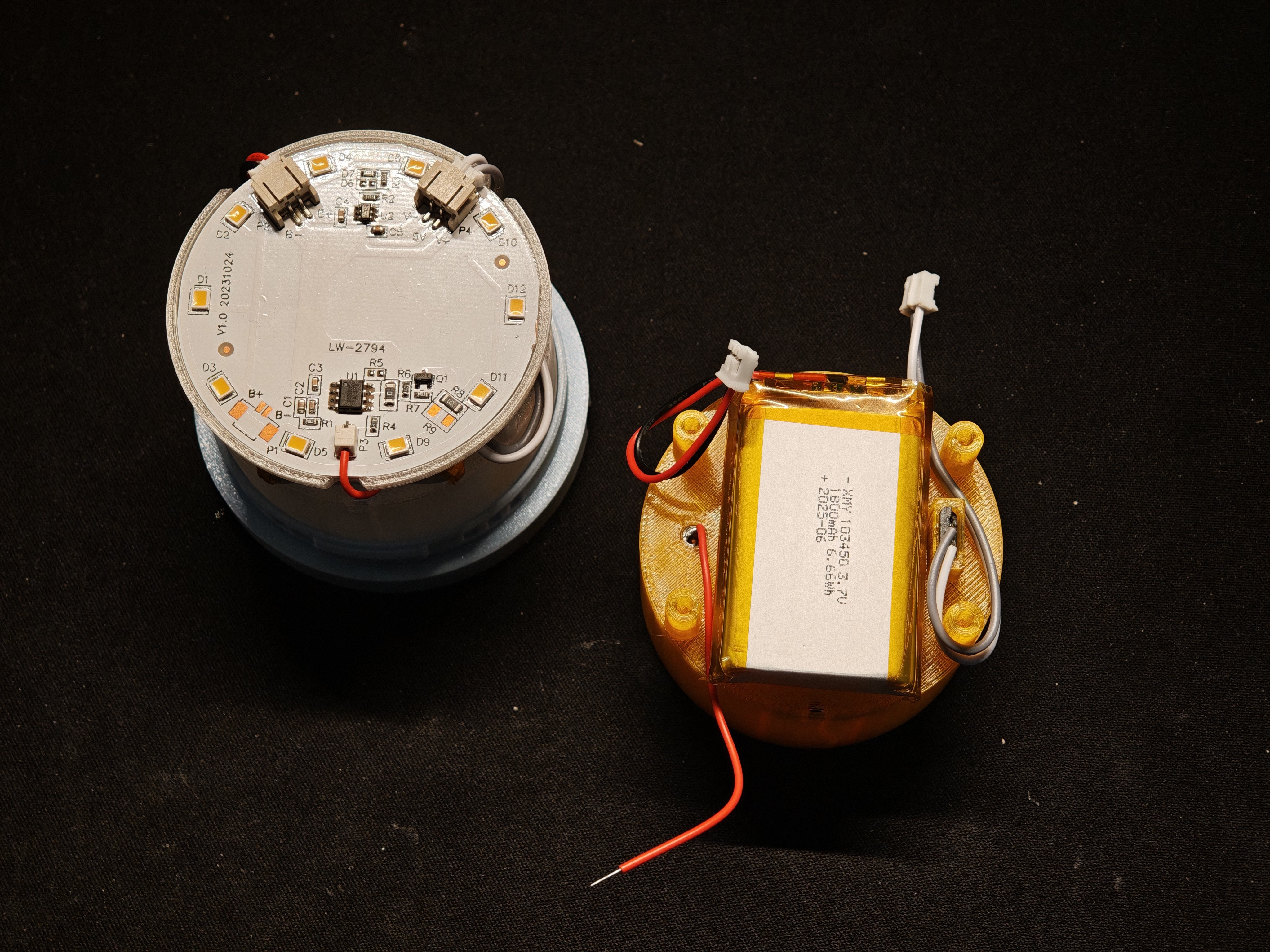

1. 打印灯具主框架和顶板，在主框架内安装电池，触摸开关和usbc接口。电池采用双面胶黏贴即可；触摸开关可选择从底部圆孔插入（复用mh001底座的双孔）或从框架侧面的孔固定开关线（需在灯罩或灯底座上为触摸开关开4.2mm直径圆孔插入触摸开关）；usbc接口插入时建议在钢壳外侧点一点点502胶水，以避免公差导致接口松动。

   完成后可借用螺丝柱如图进行走线。

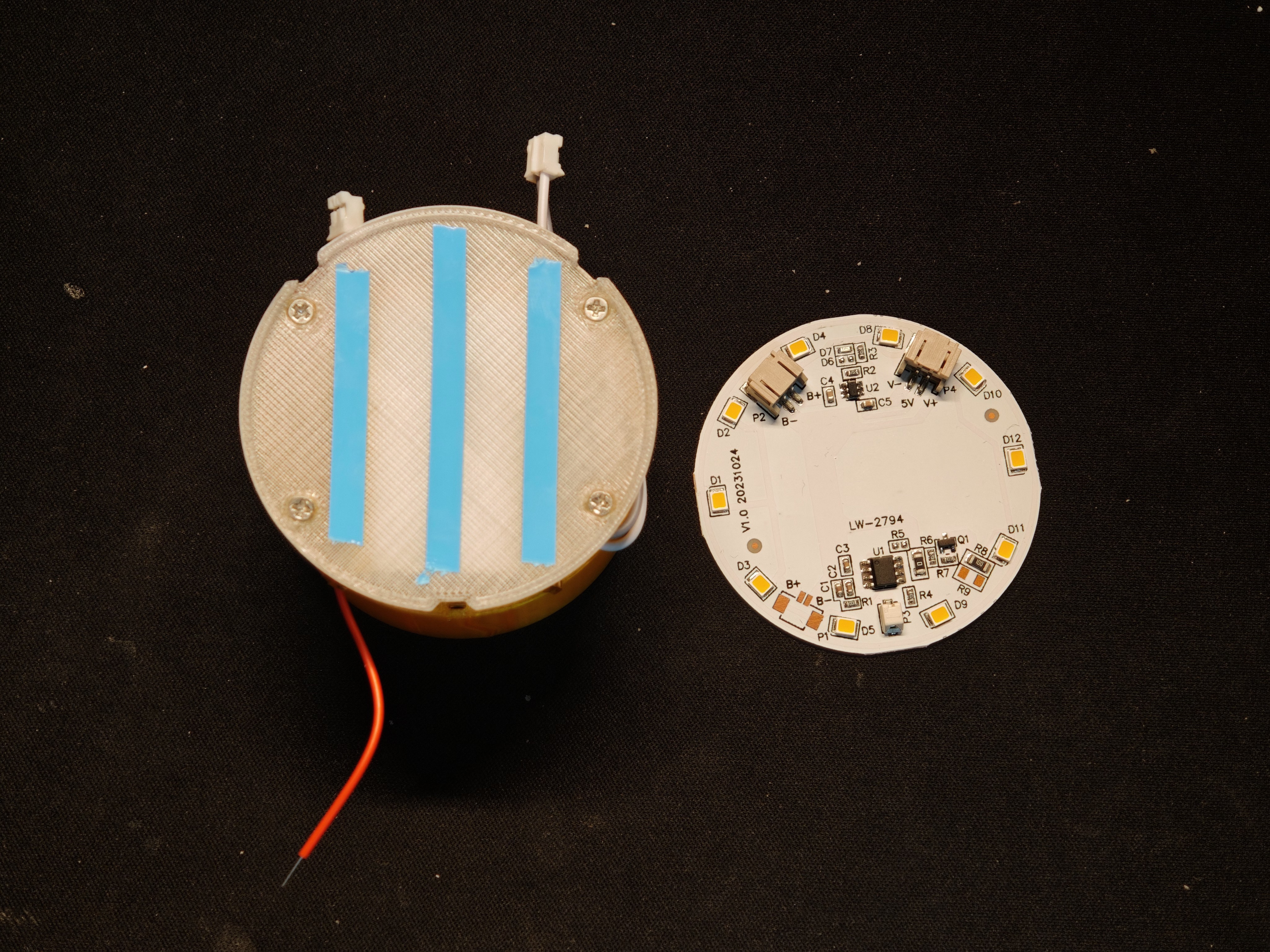

2. 参照下图方向，用4颗M3*6*4小沉头螺丝将顶板固定到主体框架上，注意开口和走线对应，并在顶板上黏贴双面胶。



3. 安装灯板完成接线

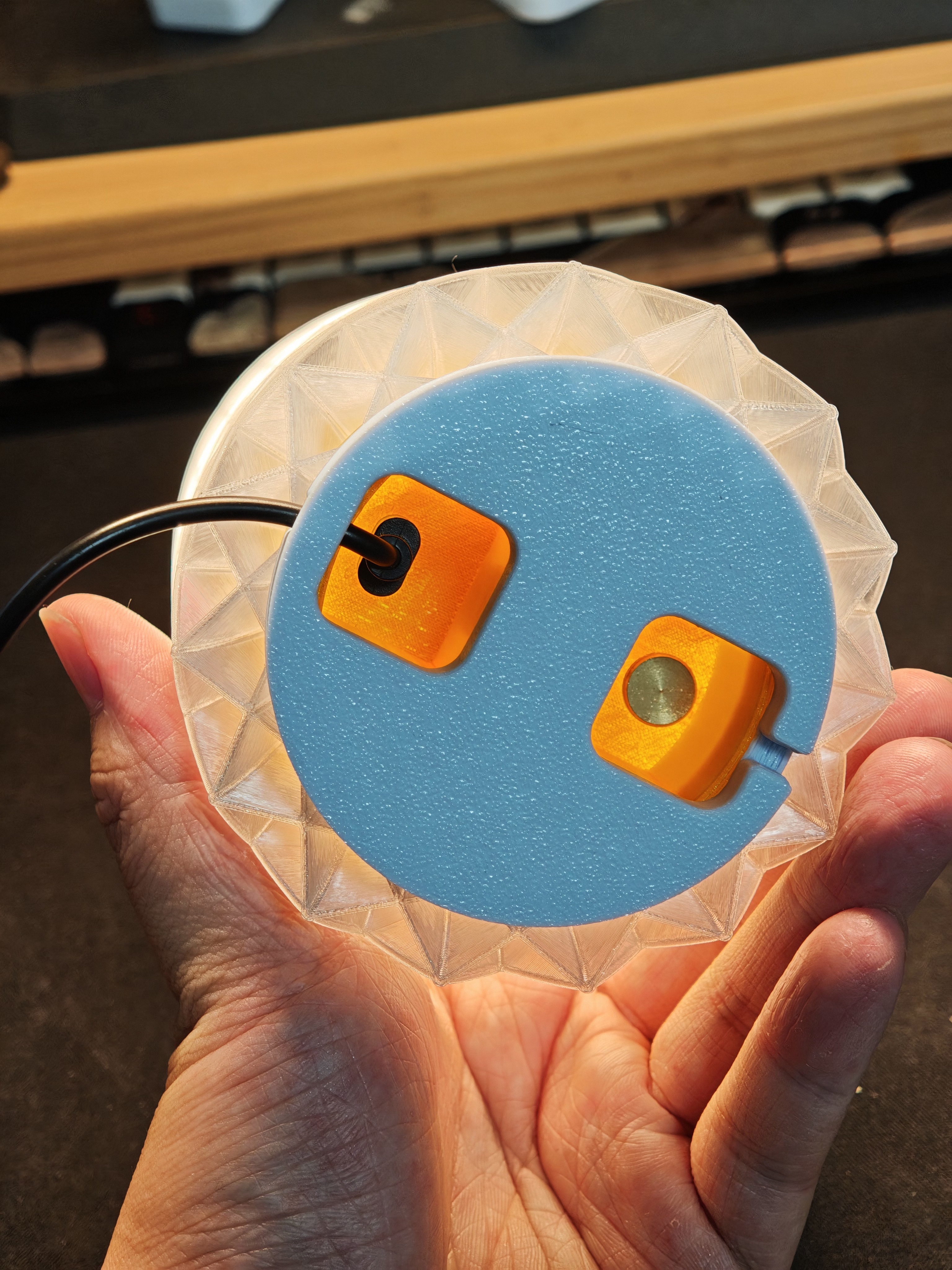

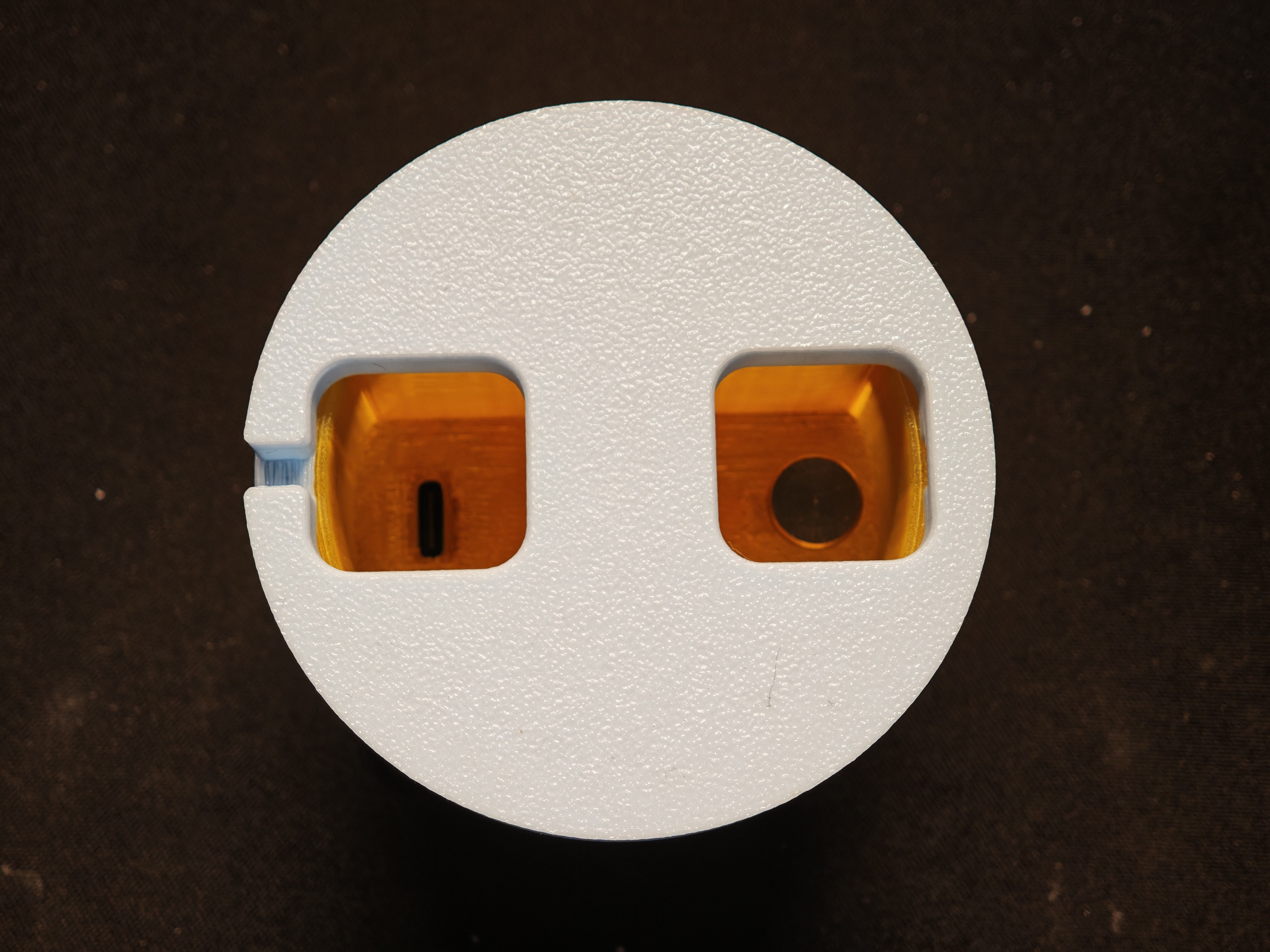

4. 将完整组装的MH001Li放入您的001led底座内，注意底座开孔对准



5. 拧上灯罩，接线充电，完成！



Q&A:

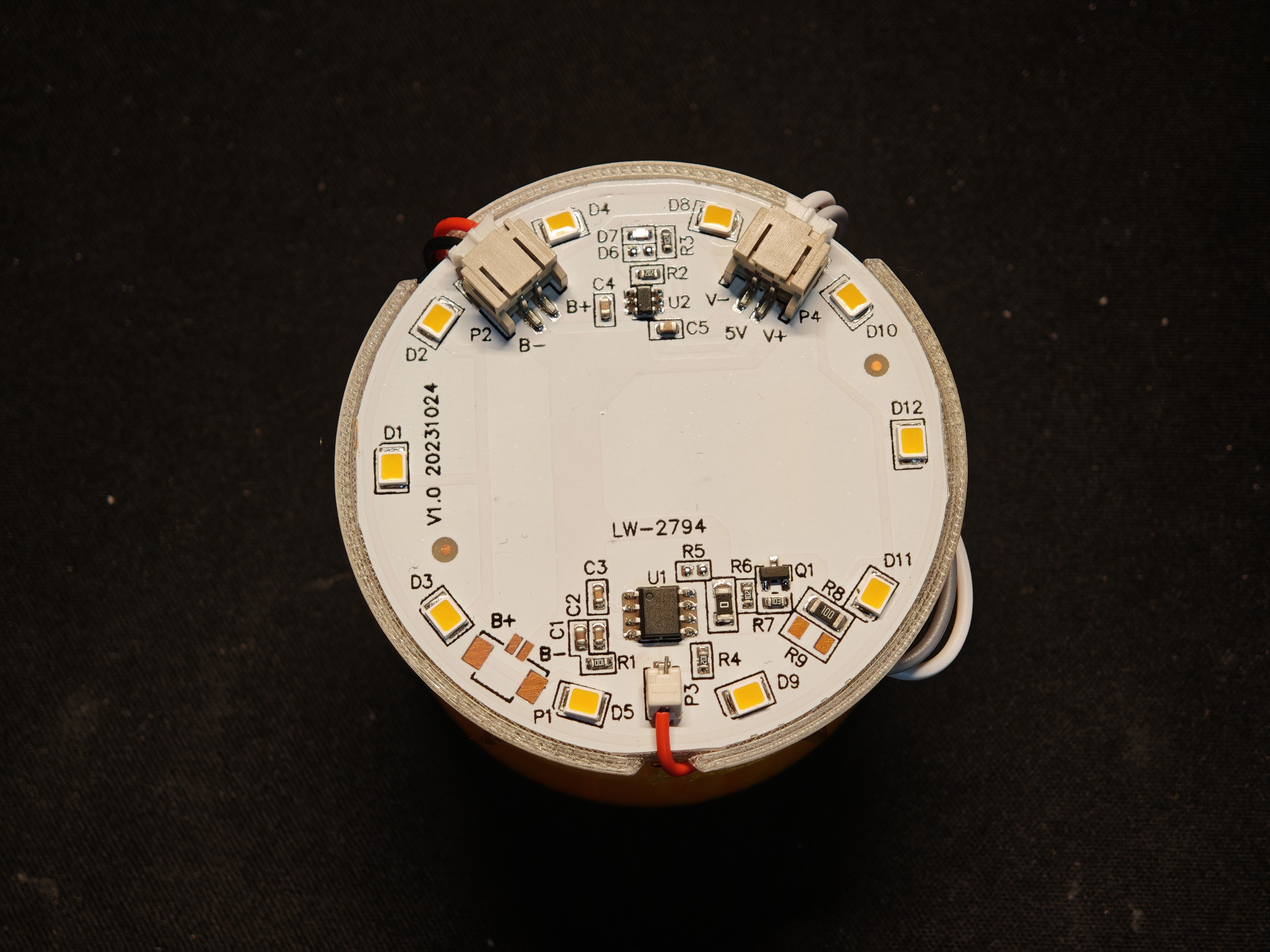

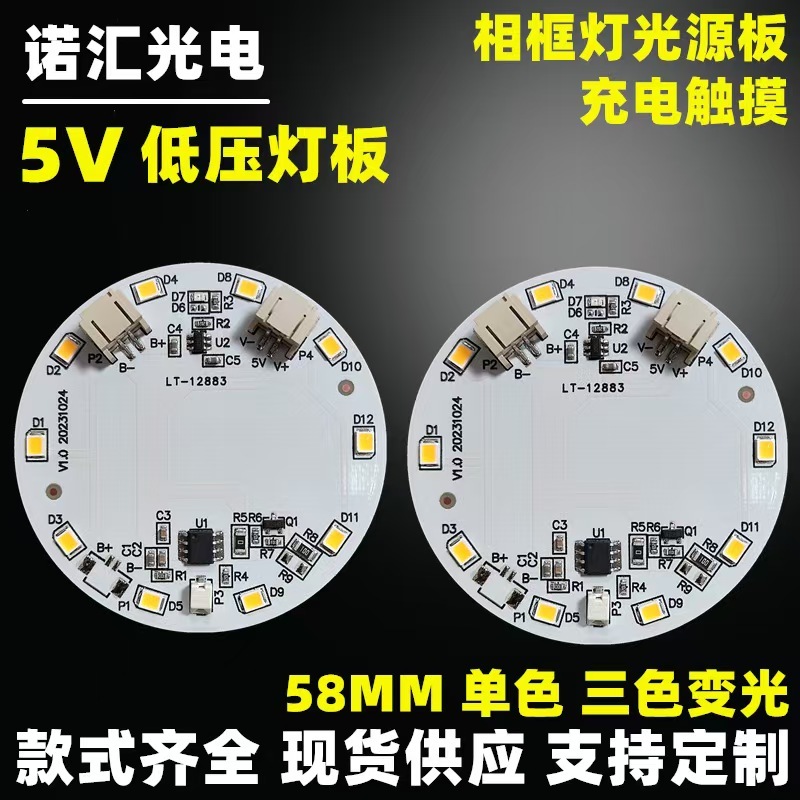

• 为何选用这个模块：LW2794为58mm直径LED照明模块，该模块在单板上集成了LED照明，触摸调光，锂电池充放电管理三大功能，且三根连线全部为插接端子，无需焊接，组装非常方便。
• 为何推荐另购电池，而不是套件中一般附带的400mah电池：我们想为mh001夜灯提供真正的离电长续航工作能力，电池推荐103450规格2000mah锂电池，在最大亮度（0.8w）下可提供超9小时的续航，满足整夜照明需求；在50%亮度（0.3w）下可持续工作24小时，同时该规格由于使用量大也是同等容量下售价最便宜的电池型号。

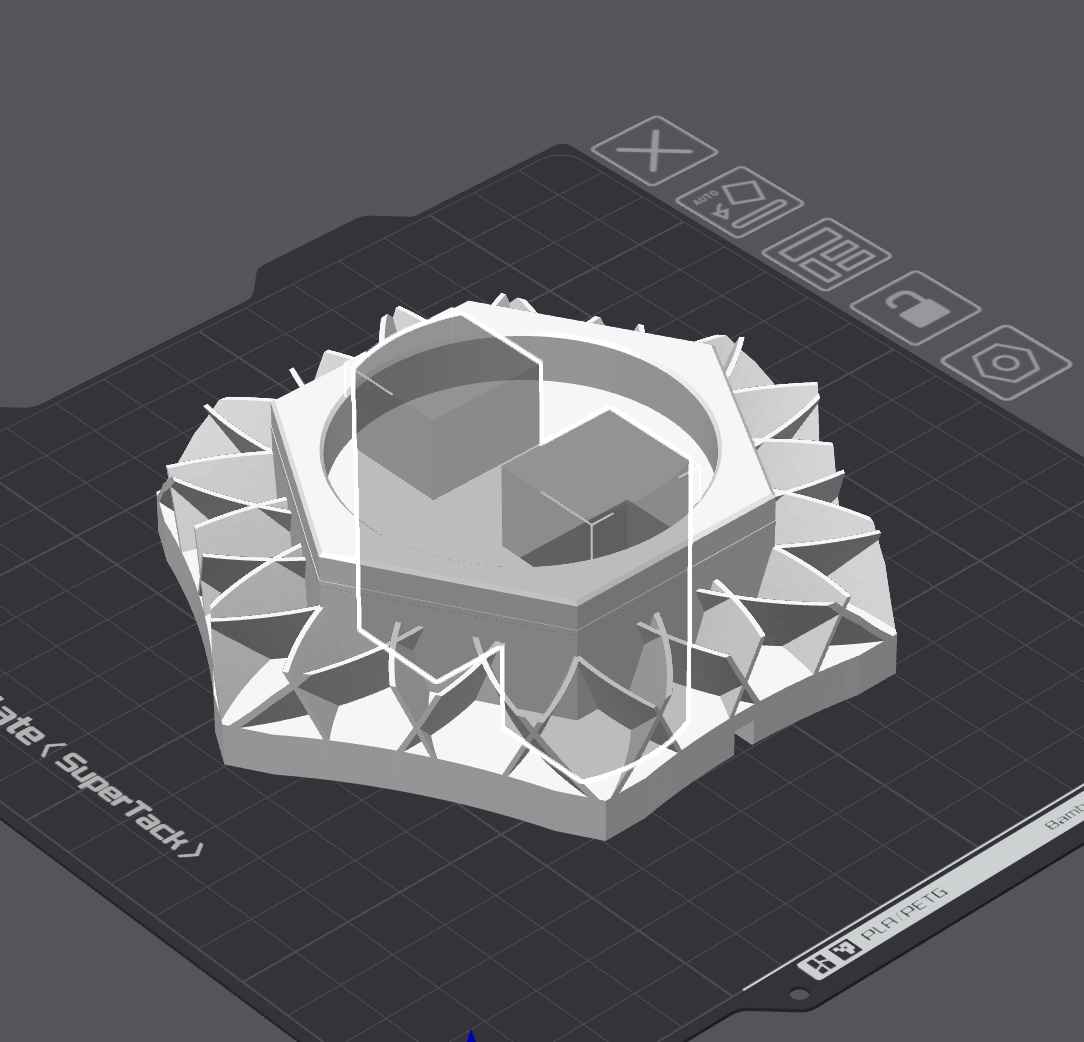

• 我的灯具底座设计和官方设计不同，没有底部开口：可下载原始模型中的“Hole Puncher”模型，以负零件的方式加载到bambu studio中进行开洞。



• 我想要把开关挪到夜灯底座侧面：在你需要适配的夜灯中用负零件功能在灯侧壁添加一个4.2mm直径孔即可固定触摸开关。
• 我的usbc线接口过长/我有更短小的L型侧插线：下载fusion360源文件，修改主体框架的高度。

采购列表（适用于中国大陆网购环境）：

• LW2794套件单件包邮（标配400mah电池）： https://e.tb.cn/h.SvUJAp5HsWfyZYE?tk=BGmMfOXPY7O



• 1688批量购买单独组件（电池另外买）：https://qr.1688.com/s/OnP1MlJu



• 1800/2000mah容量103450电池购买（给老板拍照加端子，端子型号是PH2.0反向，只要一两个可以问老板先免费要样品）：

  可免费拿样：https://qr.1688.com/s/R8yiVzsJ

  包装质量好：https://qr.1688.com/s/nrAAHUWn
